【電機功率】:3kw-30kw 【生產能力】:50t-800t/h
應用領域
砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等
適用物料
適宜篩分各種性質的物料,以及煤、煤矸石、焦炭生熟石灰等潮濕易堵塞物料等

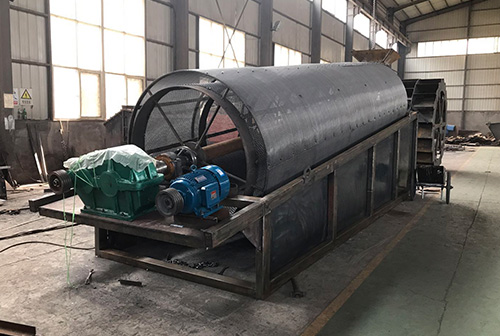

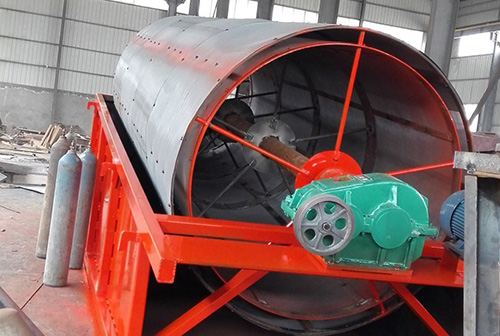

滾筒篩分機結構組成:
滾筒篩分機是一代新型的篩料設備。滾筒篩主要有電機、減速機、滾筒裝置、機架、密封蓋、進出料口組成。整體與地平面成傾斜狀態,外部被密封隔離罩所密封,以防止污染環境。通過變速減速系統使篩分筒在一定轉速下旋轉,物料自上而下通過篩分筒得到分離,細料從篩分筒前端下部排出,粗料從篩分筒下端尾部排出。
滾筒篩分機可加裝自動拍打裝置,在篩分過程中可通過拍打裝置與篩分筒的相對運動,達到對篩體不間斷清理的效果,使篩分筒在整個工作過程中始終保持清潔、不粘、不堵、不影響篩分效果。
滾筒篩性能特點優勢:
1、物料適應性廣:滾筒篩廣泛應用于各類物料篩分,無論是劣質煤、煤泥,還是煤煙以及其它類物料,都是順利進行篩分。
2、進料方式簡單多樣:我廠研制的滾筒篩回轉篩進料口可根據現場實際設計,無論是皮帶、漏斗或其它進料方式,不用采取特殊措施,都可以順暢進料。
3、篩分效率高:設備可設有梳型清篩機構,在篩分過程中,不管進入篩分筒的物料多臟、多雜都可以篩分,從而提高了設備的篩分效率。
4、篩分量大、易于大型化: 在相同尺寸下,圓面積比其它型狀的面積都大,因此其篩分有效面積就大,使物料能充分接觸篩網,因而單位時間內篩分量就大。又因其結構簡單,布置方便,技術新穎而成熟等特點,極易大型化。
5、自身能耗小 :我廠研制的回轉篩電機功率小,是其它篩型的二分之一到三分之一,處理相同量物料而運行時間僅為其它篩型的二分之一,因此能耗低。
6、工作環境好 :整個篩分筒可以用密封隔離罩所密封,徹底清除了篩分循環過程中的粉塵飛揚等現象,避免了對工作環境的污染。
7、設備噪音低 :滾筒篩回轉篩在運行中,由于回轉速度小,并且有密封隔離罩與外界隔離,使噪聲無法傳遞到外部,從而降低了設備噪音。
8、使用壽命長、維修量小 :滾筒篩回轉篩是由若干個圓環狀網組成,其總篩分面積遠遠大于其它篩型的篩分面積,再加上篩分效率高,設備運行時間短,故而使用壽命較長 ,易損件少、維護量小。
9、檢修方便: 設備密封隔離上罩可以拆開,拆開后不影響機器正常運行,并且使得檢修非常方便。
滾筒篩分機工作原理:
滾筒篩分機是由滾筒、機架、減速器、電動機五個部分組成的。破碎石料進入滾筒后,一方面隨著滾筒轉動而被篩選,靠滾筒旋轉的離心力及跳汰作用來篩分物料。一方面粒度大的石料沿著滾筒的斜度向前流動,通過不同網目的篩網逐漸被篩出。不大的石料篩出后落入各自的漏斗,然后由人工運出或自流往成品堆。滾筒篩其結構簡單可靠、運行平穩,具有密封性好、無污染、噪音小、換網方便、分級細、分選取比例大、產量高、分選取準確、故障率低、維修方便等優點,特別適用于砂石料場的分級使用。
|
             型號
             |

             處理量T/H
             |

             功率kw
             |

             筒徑mm
             |

             筒長mm
             |

             篩下粒度
            mm
             |

             外形尺寸長X寬X高mm
             |

             重量T
             |

|
             GT1015
             |

             50
             |

             4
             |

             1000
             |

             1500
             |

             <10
             |

             3000x1400x2145
             |

             2.2
             |

|
             GT1020
             |

             100
             |

             5.5
             |

             1000
             |

             2000
             |

             <10
             |

             3460x1400x2145
             |

             2.8
             |

|
             GT1225
             |

             160
             |

             7.5
             |

             1200
             |

             2500
             |

             <10
             |

             4146x1600x2680
             |

             4.2
             |

|
             GT1530
             |

             250
             |

             11
             |

             1500
             |

             3000
             |

             <10
             |

             4460x1900x2820
             |

             5.1
             |

|
             GT1545
             |

             350
             |

             15
             |

             1500
             |

             4500
             |

             <10
             |

             5960x1900x3080
             |

             6
             |

|
             GT1848
             |

             450
             |

             22
             |

             1800
             |

             4800
             |

             <10
             |

             6500x2300x4000
             |

             7.5
             |

|
             GT2055
             |

             600
             |

             30
             |

             2000
             |

             5500
             |

             <10
             |

             7500x2500x4000
             |

             8.6
             |
